Os Mancais e rolamentos Pillow Block de fixação rápida autocompensadores também conhecidos como mancais pillow block é a combinação de um rolamento de esferas de fixação rápida blindada e de um mancal de ferro fundido de alta classe pronto para montagem e aplicação que varia em forma e tamanho. Os mancais e rolamentos pillow block trabalham em condições severas de contaminação e umidade no ambiente de operação com um tratamento especial no anel interno do rolamento que protege o rolamento e o eixo contra a oxidação que poderá ocorrer entre ambos. A superfície externa do rolamento e a superfície interna do mancal são esféricas, tornando o conjunto autocompensador. O conjunto de mancais e rolamentos pillow block permite compensar um desalinhamento do eixo de ± 5º. Porém, para relubrificação ideal, o mancal pillow block possui um canal de relubrificação definido e posicionado para suportar um deslocamento de ± 2º. Os conjuntos de mancais e rolamentos pillow block são travados no eixo através de rolamentos com fixação por parafusos, fixação por colar excêntrico, fixação por bucha adaptadora, fixação por interferência, e fixação por colar concêntrico. Além da série standard a Visão comercializa rolamentos e mancais especiais para alta temperatura, em aço inoxidável, mancais termoplásticos. Devido a suas características especiais as unidades de mancais e rolamentos pillow block proporcionam soluções econômicas, suas aplicações são diversas: em máquinas agrícolas, máquinas de construção, equipamentos transportadores, equipamentos para indústria de bebidas e alimentos, equipamentos de embalagens e ventiladores industriais. Os conjuntos de mancais e rolamentos pillow block são mancais tipo apoio, mancais tipo flange, mancais tipo tensor, mancais do tipo cartucho, mancais tipo chapa e mancais do tipo cartucho de borracha.

Mancais e Rolamentos Pillow Block

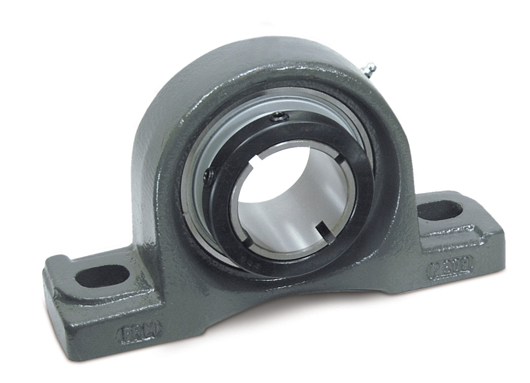

Mancal Tipo Apoio

O mancal do tipo apoio também conhecido como mancal tipo pedestal, é o mais comumente usado dos alojamentos de ferro fundido cinzento. O mancal do tipo apoio é fabricado em chapas, é projetado para fornecer suporte ao eixo onde a superfície de montagem é paralela ao sentido do eixo. Os furos do mancal do tipo apoio do parafuso geralmente são ranhurados para ajuste durante a montagem. O mancal de apoio é fornecido em ambas às séries de aplicação padrão e aplicação pesada. O aço moldado e os mancais de rolamentos de borracha estão disponíveis para aplicações leves. O mancal de apoio é recomendado para aplicações industriais onde as cargas normais são encontradas, garantem ao usuário as vantagens de um alojamento único e compacto que pode ser montado em qualquer posição. O mancal de apoio de rolamento de fixação rápida é auto alinhavel na montagem com o diâmetro externo esférico do encaixe do rolamento em um assento de alojamento esférico correspondente. Mancal de apoio é pré-lubrificado e pronto para instalação imediata, um encaixe de graxa fornece a relubrificação caso seja exigida, o mancal de apoio pode ser equipado com rolamentos com fixação por parafusos ou rolamentos com fixação por colar excêntrico. O mancal do tipo apoio tem as seguintes nomenclaturas na linha standard em ferro fundido: P e PA

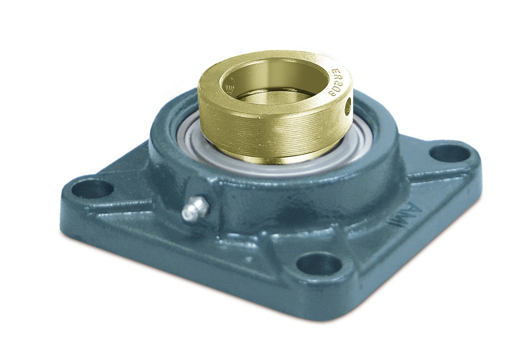

Mancal Tipo Flange

O mancal tipo flange é usado onde o eixo atravessa a estrutura da máquina em um ângulo reto, facilitando a montagem e fixação na face da máquina. Uma montagem de quatro parafusos é a mais comum, entretanto, onde a área de montagem for restrita, as versões de três ou dois parafusos estão disponíveis, o mancal de flange é fornecido em ambas às séries de aplicação padrão e aplicação pesada, é produzido em ferro fundido e em borracha. O mancal tipo flange é pré-lubrificado e pronto para instalação imediata, um encaixe de graxa fornece a relubrificação caso seja exigida, o mancal de flange pode ser equipado com rolamentos com fixação por parafusos ou rolamentos com fixação por colar excêntrico. O mancal do tipo flange também é montado com rolamento de tripla vedação que são capazes de resistir à utilização dura encontrada nos ambientes mais árduos de sujeira,desgastante e umidades como equipamentos de colheita de frutas, legumes, fibras e raízes ou equipamentos para manuseio de materiais onde existe desgaste e contaminação. O mancal tipo flange tem as seguintes nomenclaturas na linha standard em ferro fundido: quadrada com 4 furos de fixação F, FL

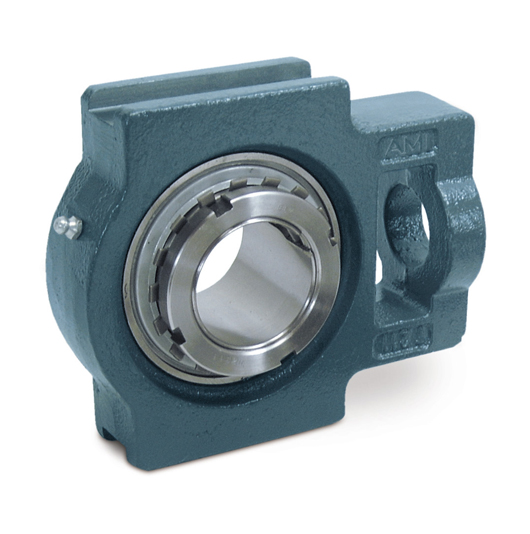

Mancal Tipo Tensor

O mancal tipo tensor também é conhecido como mancal do tipo esticador, é provido com canais de guias que permitem ajustes na regulagem das unidades do rolamento de esferas no eixo no momento da instalação ou durante a operação e que são usadas onde os dispositivos de aperto da correia do eixo são exigidos, como em aplicações de transporte. Todos os tipos dos mancais tipo tensor podem ser equipados com rolamentos com fixação por parafusos ou rolamentos com fixação por colar excêntrico proporcionando um alinhamento automático com anéis de trava excêntricos. O mancal tipo tensor fornece suporte eficiente e muito compacto para eixos ajustáveis e polias de regulagem de transporte. O mancal tipo tensor é pré-lubrificado na fábrica e é fornecido um bico graxeiro para relubrificação caso seja necessário. O mancal tipo tensor tem as seguintes nomenclaturas na linha standard em ferro fundido: T

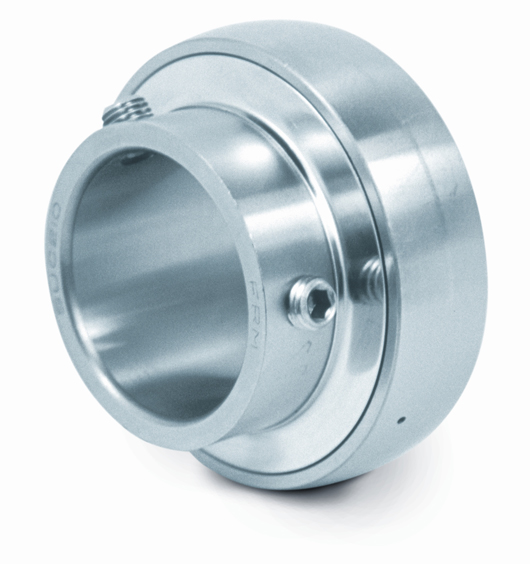

Rolamento com Fixação por Parafusos

Os rolamentos com fixação por parafusos são produzidos com anel interno prolongado, tem canais com super acabamento, esferas de classificação 10, parafusos de aperto com entalhe de nylon anti-desaperto de parafuso e vedações de ressalto de rodagem também asseguram excelente desempenho e oferece proteção melhorada contra contaminantes prejudiciais e retém com eficácia o lubrificante sob condições severas de operação. Os rolamentos com fixação por parafusos têm os diâmetros externos esféricos para uso em alojamentos com superfícies internas esféricas correspondentes para oferecer alinhamento automático inicial irrestrito. Os rolamentos com fixação por parafusos são produzidos nas séries: normal, médio e pesado, com as seguintes nomenclaturas, a linha standard: UC.

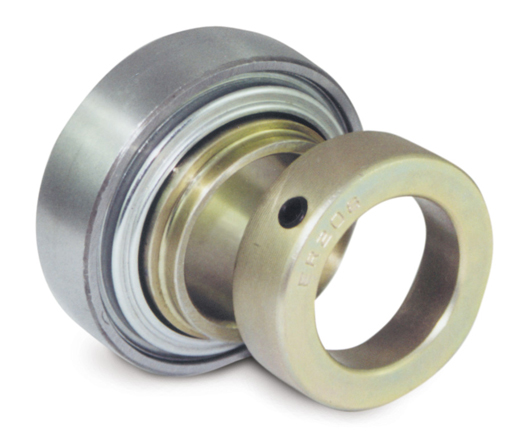

Rolamento com Fixação por Colar Excêntrico

Os rolamentos com fixação por colar excêntrico são produzidos com anel interno prolongado e um anel de trava excêntrico para retenção eficaz simples do eixo em um rolamento de série padrão e vedações de ressalto de rodagem também asseguram excelente desempenho e oferecem proteção melhorada contra contaminantes prejudiciais e retém com eficácia o lubrificante sob condições severas de operação. Os rolamentos com fixação por colar excêntrico têm os diâmetros externos esféricos para uso em alojamentos com superfícies internas esféricas correspondentes para oferecer alinhamento automático inicial irrestrito. Os rolamentos com fixação por colar excêntrico são produzidos nas séries: normal, médio e pesado, com as seguintes nomenclaturas a linha standard: GRA, UG, G, RA(L), GR; e a linha inox; SSGRA.
